VIP-9305防孤島保護裝置多用于低壓光伏項目，防孤島保護裝置是為了防止“孤島現象”的發生，因此對于光伏項目來說，防孤島保護是必需品。

對于防孤島保護現場來說，最常用的功能是過壓保護和頻率保護，上期和大家介紹了過壓保護功能，今天來和大家聊聊防孤島保護裝置的頻率保護功能。

以VIP-9305這款防孤島為例，頻率保護有四種，分別是：頻率過高I段保護、頻率過高II段保護、頻率過低I段保護、頻率過低II段保護。簡單來說，當現場頻率大于或小于保護裝置內部設定值時，防孤島保護就會動作，具體操作如下：

頻率過高I段

1．頻率過高I段—投；

2．采集到的頻率f≥頻率過高I段定值；

3．三相電流（ia、ib、ic）中有一相電流≥0.1A；或者采到合位信號（C4=1）；

4．UA≥50V；

5．滿足以上條件的持續時間≥頻率過高I段延時；

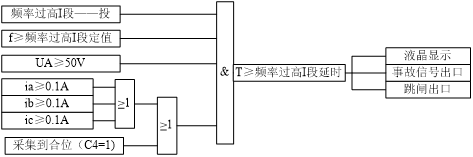

滿足以上條件，則立即驅動跳閘出口4J（B12/B13）、同時也驅動事故信號5J（B14/B15）（直到手動復歸，繼電器才返回），面板事故燈亮。液晶顯示動作名稱。VIP-9305防孤島保護裝置頻率過高動作的邏輯框圖如下所示：

頻率過低I段

1．頻率過低I段—投；

2．采集到的頻率f≤頻率過低I段定值；

3．三相電流（ia、ib、ic）中有一相電流≥0.1A；或者采到合位信號（C4=1）；

4．UA≥50V；

5．滿足以上條件的持續時間≥頻率過低I段延時；

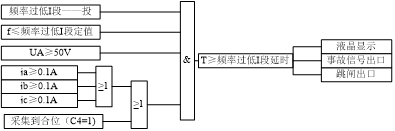

滿足以上條件，則立即驅動跳閘出口4J（B12/B13）、同時也驅動事故信號5J（B14/B15）（直到手動復歸，繼電器才返回），面板事故燈亮。液晶顯示動作名稱。VIP-9305防孤島保護裝置頻率過低動作的邏輯框圖如下所示：

頻率過高II段及頻率過低II段保護同理。

VIP-9305防孤島保護裝置除了頻率保護和電壓保護，還具備其它的保護功能，值得一提的是這款防孤島保護具備逆功率功能，對于小型自發自用余電不上網的光伏電站來說是完全可以擔任防逆流裝置的作用！
